Döner Tablalı Sepet Üzerine Tarak Kaynak Makinesi Otomasyonu

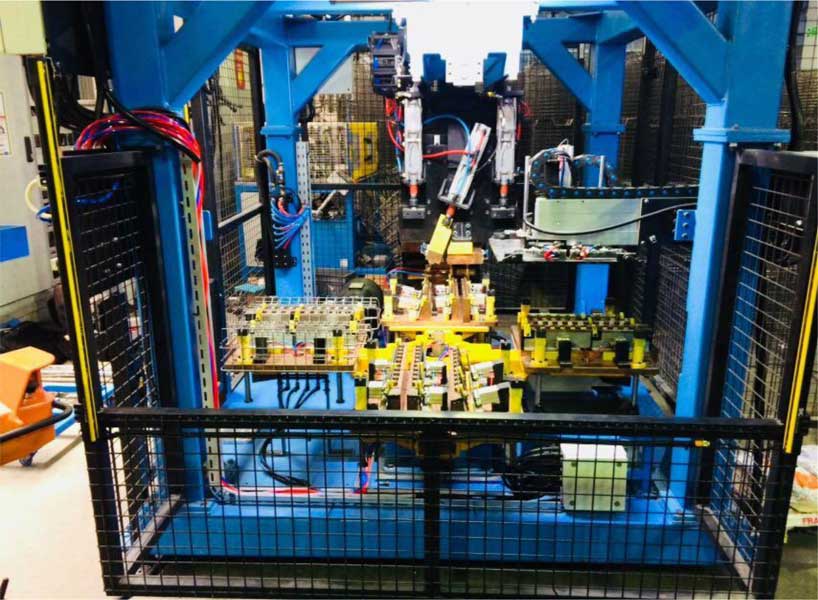

MEFA Endüstri A.Ş. fabrikasında Arçelik A.Ş. için yapılan döner tablalı sepet üzerine tarak kaynak makinesini gerçekleştirdik. Makinada 4 istasyon olup önce tarakları, sonra sepeti fikstüre yerleştiririp çift el butonla kaynak yapar.
Colombo Filipetti döner tabla,pnomatik pistonlar ve valfler.INA yataklar ve vidalı miller.
Makinada 4 istasyon olup
1. istasyonda operatör önce tarakları , sonra sepeti fikstüre yerleştiririp çift el butonuna basar.
2. istasyon da genel olarak bir işlem yapılmaz ancak örneğin tarak takılması unutulmuş ise taraklar takılır.
3. istasyonda servomotorlu kaynak robotu adım adım kaynak yapar(Bu adımlar reçeteden girilir).
4.İstasyon boşaltma istayonu olup servomotorlu manipulatör bitmiş parçayı konveyöre bırakır.
Kaynak işlemi 2 adet 90 KVA kaynak trafosu yardımıyla 2 ayrı noktada yapılır

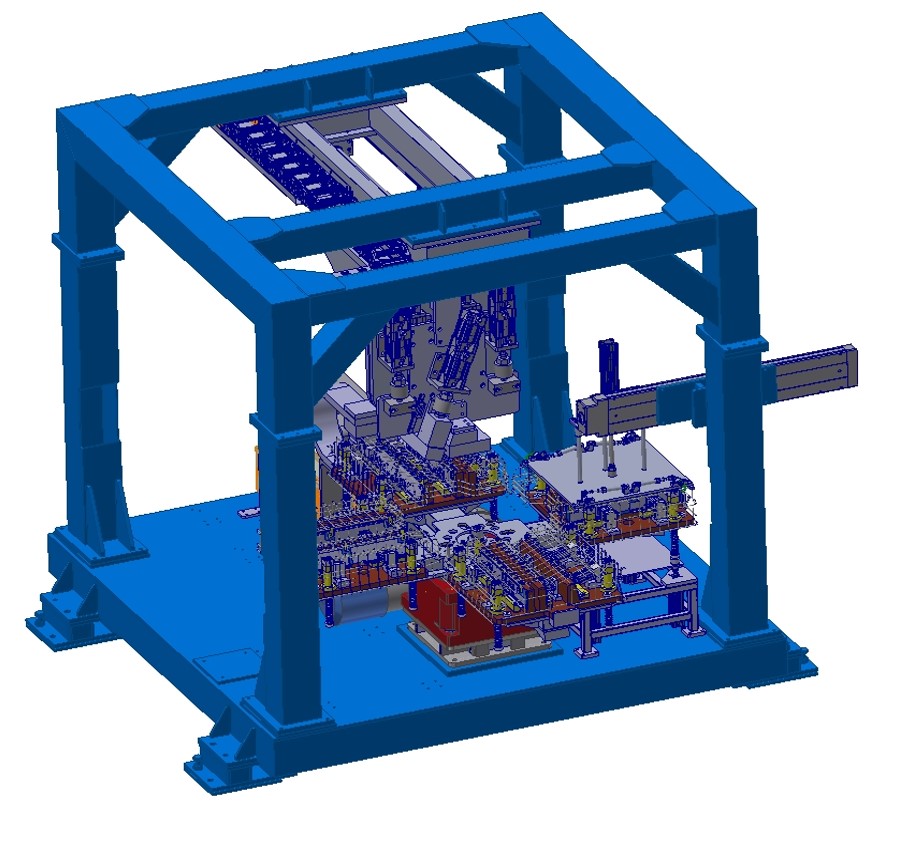

Sepet Üzerine Tarak Kaynak Makinesi

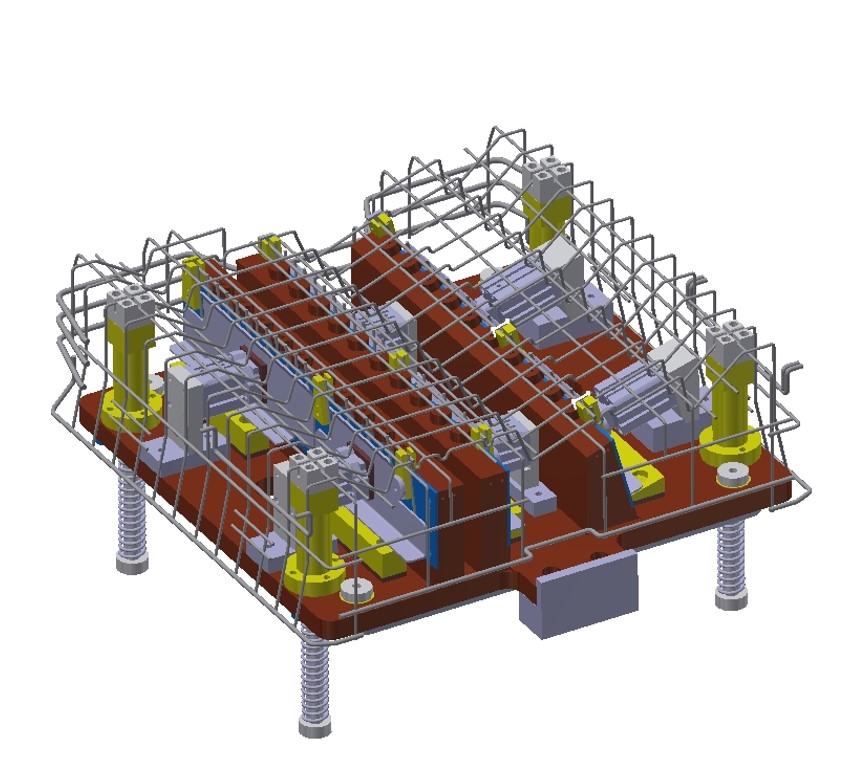

Tarak Kaynak Fikstür
- İstasyonda fikstür üzerine yerleştirilen tarak ve sepet çift el butonuna basılması ile birlikte pnömatik pistonlar ile sabitlenir.

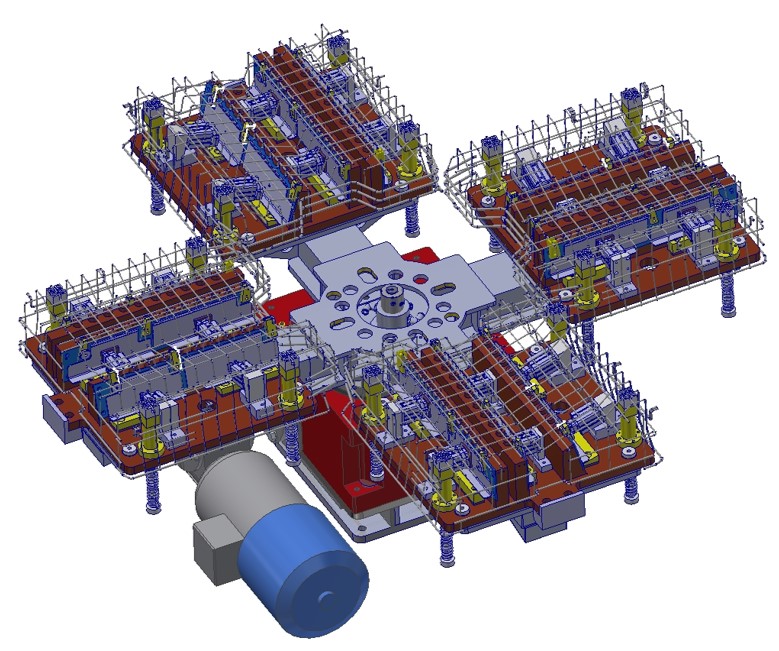

Döner Tabla Grubu
- Sepet Kaynak Makinesi 4 istasyondan oluşur.
- 1.İst Yükleme İstasyonu
- 2.İst Boş
- 3.İst Kaynak İstasyonu
- 4.İst Boşaltma İstasyonu
Kaynak İstasyonu

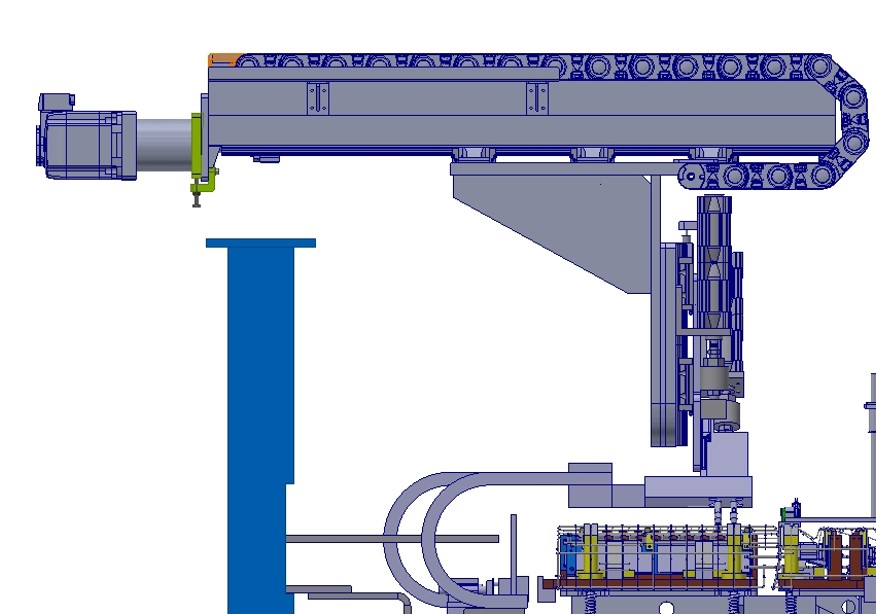

- Kaynak grubu Servomotor; Vidalı mil ve Lineer Araba takımı ile ileri geri hareket eder.
- Elektrodların yukarı aşağı hareketi pnömatik piston ile sağlanır.
Boşaltma İstasyonu

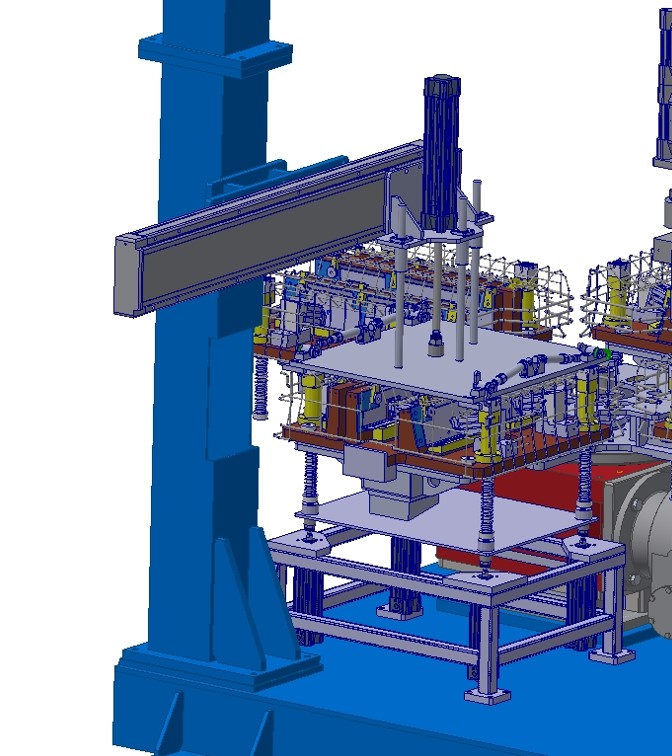

- 4. İstasyon da bulunan 4 Adet pnömatik piston yardımı ile sepet yukarı kaldırılır. Pnömatik kancalar ile tutulan ürün; servomotor ve vidalı milli lineer modül ile taşınarak boşaltma işlemi gerçekleştiriir.
